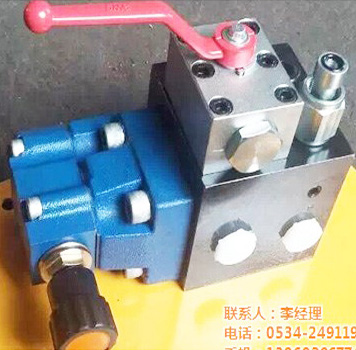

配套剪板機、折彎機液壓閥塊
詳細信息
:
液壓閥塊的設計思路
集成塊單元回路圖實質上是液壓系統原理的一個等效轉換,它是設計塊式集成液壓控制裝置的基礎,也是設計集成塊的依據。閥塊圖紙上要有相應的原理圖,原理圖除反映油路的連通性外,還要標出所用元件的規格型號、油口的名稱及孔徑,以便液壓閥塊的設計。
設計閥塊前.首先要讀通原理圖,然后確定哪一部分油路可以集成。每個塊體上包括的元件數量應適中。閥塊體尺寸應考慮兩個側面所安裝的元件類型及外形尺寸,以及保證塊體內油道孔間的允許壁厚的原則下,力求結構緊湊、體積小、重量輕。
